KW-85 - Basisantenne (80+40+20+15+10m)
Kurzwellen-Vertikal-Basisantenne - Made in GermanyDie KW-85 ist eine, solide und leistungsfähige Kurzwellen-Vertikal-Stationsantennen in schlanker Bauform.
Wenn die KW-85 in sehr großen Höhe montiert wird, sollte die Antenne sicherheitshalber zusätzlich abgespannt werden.
Der Aufbau der KW-85 ist relativ unkompliziert.

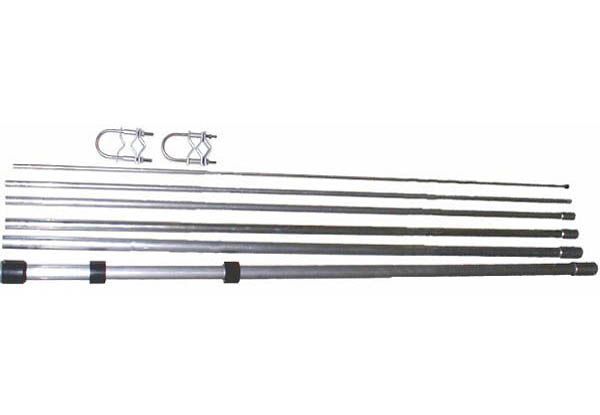

Die KW-85 besteht aus einem 6-teiligen Teleskopstrahler aus einer witterungsbeständigen Aluminiumlegierung. Die einzelnen Rohrsegmente werden jeweils mit 2 selbstschneidenden Schrauben und außenliegender Rohrhülse (zur Stabilisierung) miteinander verbunden. Die Antenne wird an 2 verschiebbaren PE-Hülsen mit den beiliegenden Mastschellen isoliert am Mast montiert.
Haltebügel und Mast dürfen keinen elektrischen Kontakt zur Antenne haben.
Die PL-Buchse der Antenne darf nicht direkt geerdet werden.
Das abgehende Antennenkabel sollte erst in 1 m Entfernung zur PL-Buchse am Mast befestigt werden.
Bei Verwendung eines Blitzschutzadapters (Blitzschutzpatrone) darf dieser ebenfalls erst in 1 m Entfernung zur PL-Buchse in das Kabel eingeschleift und geerdet werden.
Das Antennenkabel wirkt als elektrisches Gegengewicht zur Antenne und sollte eine Mindestlänge von 1/4 Lambda der niedrigsten Frequenz haben (z.B. 80m-Band = 20m Kabellänge).
Alternativ (bzw. zusätzlich) zum langen Antennenkabel kann die Antenne gegen Aufpreis (siehe Optionen) unterhalb des Balungehäuses zusätzlich inkl. Radialscheibe für max. 3 Drahtradiale versehen werden.
An der Radialscheibe befinden sich 3x M4 Kreuzschlitzschrauben zur Klemmbefestigung der Drahtradiale. Die Drahtradiale (nicht im Lieferumfang) sollten jeweils eine Mindestlänge von 1/4 Lambda der niedrigsten Frequenz haben (z.B. 80m-Band = 20m Drahtlänge).
Bei der Montage kann man alle Schrauben mit etwas Lack sichern um eine spätere Lockerung zu vermeiden.
Für den stationären Einsatz erfolgt die Befestigung aller Rohrsegmente standardmässig mit jeweils 2 Blechtreibschauben.
Alternativ auch für häufigen Auf- und Abbau (z.B. beim Portableeinsatz) kann die Antenne gegen Aufpreis (siehe Optionen) inkl. Portable-Kit geliefert werden. Hierbei erfolgt die Befestigung aller Rohrsegmente mit geschlitzten, dickwandigen Rohrhülsen und jeweils 1 durchsteckbaren M5-Schraube.
Die KW-85 wird gespeist über einen 9:1-Balun, welcher im unteren Teil der Antenne integriert ist (auf Wunsch auch ohne Balun lieferbar).
Zur optimalen Anpassung an das Funkgerät wird die Verwendung eines Antennentuners empfohlen, dieser ist bei einigen neuen KW-Funkgeräten (als Automatik-Version) serienmässig eingebaut.
Technische Daten:
- Frequenzbereich: ca. 3,5-30 MHz (mit Antennentuner)
- max. Belastbarkeit: 200 W PEP (SSB)
- SWR: 1:2,2 bis 1:3 (3,6-15 MHz - ohne Antennentuner)
- Gesamthöhe: ca. 850 cm
- Länge der Rohrsegmente: 150 cm
- unteres Rohrsegment: 35 x 2 mm
- Anschluss: PL-Buchse
- Anschlussimpedanz: 50 Ohm (mit Balun)
- integrierter 9:1-Balun (auf Wunsch auch ohne Balun lieferbar)
- Windlast: 161 N bei Windstaudruck q=700 N/m2
- inkl. 2 Mastschellen
- Gewicht: ca. 3,9 kg
Information zum Artikel:
Kein Versand zusammen mit anderen Artikeln (ausser diverse andere Winkler Basisantennen + Teleskopmaste)
Für diesen Artikel ist keine Barzahlung möglich.
*Lieferzeit: Die angegebene Lieferzeit gilt nur bei Versand innerhalb Deutschlands.
Lieferzeiten für andere Länder und Informationen zur Berechnung des Liefertermins finden Sie hier
Sonderanfertigung
Dieser Artikel wird speziell für Sie angefertigt und ist von Rückgabe ausgeschlossen.
Transportlänge: 163 cm
Sperrgutartikel Bei Versand zzgl. Sperrgutzuschlag (Info)
Wir weisen ausdrücklich darauf hin, dass alle auf dieser Webseite genannte Warenzeichen, Handelsmarken und -zeichen, Herstellernamen und Produktbezeichnungen das Eigentum ihrer jeweiligen Inhaber sind und von uns ausschliesslich zur Identifizierung und als Hinweis auf die Bestimmung einer Ware, insbesondere als Zubehör oder Ersatzteil oder einer Dienstleistung, verwendet werden.
Exporteinschränkung: Dieser Artikel ist aus rechtlichen Gründen und gemäß Richtlinie 2012/19/EU (RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte) nicht vorgesehen für den Verkauf oder die Lieferung an Endnutzer (Verbraucher, Endverbraucher, Letztverbraucher, Privatkunden, Konsumenten) im EU-Ausland, in der Schweiz und in Norwegen. Dies gilt nicht für Hersteller bzw. Vertreiber von Elektro- und Elektronikgeräten in diesen Ländern. Der Verkauf und die Lieferung innerhalb Deutschlands und in andere Länder erfolgt selbstverständlich weiterhin.
Wenn Sie wissen wollen, warum das so ist, bitte hier weiterlesen!
