Zetagi TM-535 - Antennentuner 1,5-30 MHz

Zetagi TM-535 - Antennentuner 1,5-30 MHz
Zetagi TM-535 - Antennentuner 1,5-30 MHz
Zetagi TM-535 - Antennentuner 1,5-30 MHz
249,00 EUR
279,50 EUR
inkl. 19% MwSt. zzgl. Versandkosten
Artikel-Nr.: VP_21005
Hersteller: Zetagi
Bruttogewicht (kg): 2.500
Artikelzustand: neu
Verfügbarkeit: kleine Menge kleine Menge (Info)
Lieferzeit: 2-3 Werktage (Info)

   Stück


Datenblatt drucken

Zetagi TM-535 - Antennentuner 1,5-30 MHz

Antennentuner für Langdraht- und Vertikal-Antennen
mit Kreuzzeiger-Instrument für SWR und Sendeleistung


Besonders wichtig ist das Messen des Stehwellenverhältnisses zur Abstimmung der Antenne an das Funkgerät, denn nur so kann die maximale Reichweite erzielt werden.
Für den bestmöglichen Wirkungsgrad der Funkanlage ist auch das Messen der Sendeausgangsleistung bedeutsam.
Das Zetagi TM-535 ist geeignet für die gesamte Kurzwelle im Bereich von 160-10m und Sendeleistungen bis 500 Watt.
Das Gerät ermöglicht die bequemen Antennenanpassung für die gesamte Kurzwelle per integriertem Antennentuner, der bei Bedarf auch abschaltbar ist.

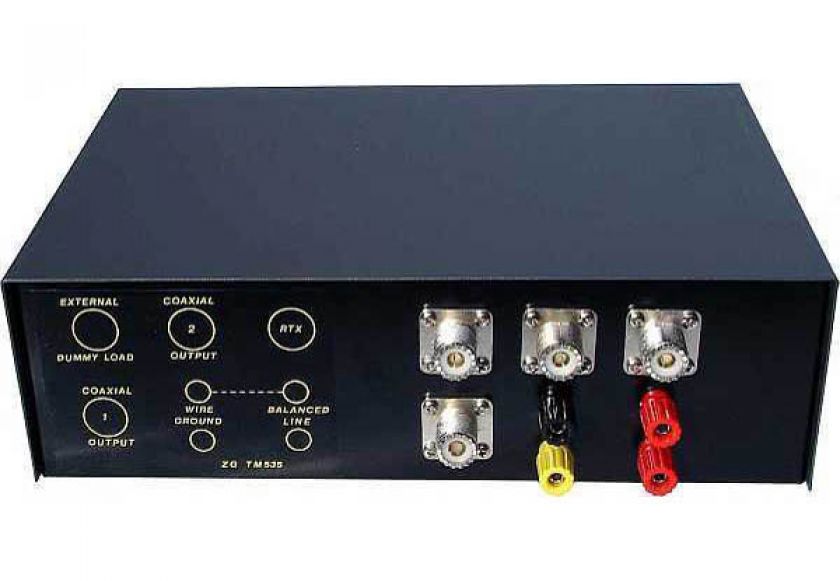

Das Zetagi TM-535 hat mehrere Anschlüsse für Vertikalantennen, Langdrahtantennen (unsymmetrisch + symmetrisch, mit Hühnerleiter-Kabel), egal ob mit oder ohne Balun und natürlich einen Anschluss zur Erdung.
Die Messung der Sendeleistung ist wahlweise möglich für AVG (Mittelwert z.B. bei AM/FM)oder PEAK (Spitzenwert bei SSB) und in Messbereichen bis 50 Watt oder bis 500 Watt.
Ausserdem ist eine Anschlussbuchse für ein externes Dummy-Load vorhanden.
Eine extra Stromversorgung (wie bei Automatik-Tunern) ist hier nicht erforderlich.

Technische Daten:
  • Frequenzbereich: 1,5-30 MHz
  • max. TX-Power: 500 Watt AM/FM/SSB
  • Bereichsumschaltung: 50/500 W
  • Eingangsimpedanz: 50 Ohm
  • Ausgangsimpedanz: 10-500 Ohm (unbalanced), 500-3000 Ohm (balanced)
  • Anschlüsse: PL-Buchsen
  • Metallgehäuse
  • Abmessungen: 280 x 190 x 90 mm (ohne überstehende Teile)
  • Gewicht: 2380 g
  • inkl. Datenblatt mit Schaltplan
    und Kurzanleitung (deutsch, englisch, französisch, italienisch)

Achtung! Wichtige Sicherheitshinweise:
Alle Anschlüsse müssen ordnungsgemäß vor der Inbetriebnahme hergestellt und geprüft werden.
Die Erdungsschraube des Antennentuners muss ordnungsgemass geerdet werden.
Die Sendeleistung für Abstimmung darf maximal 5-10 Watt betragen!
Niemals mit maximaler Sendeleistung (z.B. 100 Watt) abstimmen - Gerät wird sonst zerstört!
Die angegebenen maximalen Sendeleistungen sind kurzzeitige Werte, diese Werte niemals (auch nicht kurzzeitig) überschreiten!
Bitte lesen Sie vor Inbetriebnahme vollständig die mitgelieferte Bedienungsanleitung!

Information zum Artikel:


Sonderpreis Lieferung solange Vorrat reicht, Zwischenverkauf vorbehalten
Exporteinschränkung: Dieser Artikel ist aus rechtlichen Gründen und gemäß Richtlinie 2012/19/EU (RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte) nicht vorgesehen für den Verkauf oder die Lieferung an Endnutzer (Verbraucher, Endverbraucher, Letztverbraucher, Privatkunden, Konsumenten) im EU-Ausland, in der Schweiz und in Norwegen. Dies gilt nicht für Hersteller bzw. Vertreiber von Elektro- und Elektronikgeräten in diesen Ländern. Der Verkauf und die Lieferung innerhalb Deutschlands und in andere Länder erfolgt selbstverständlich weiterhin.
Wenn Sie wissen wollen, warum das so ist, bitte hier weiterlesen!

Wir empfehlen zu diesem Artikel folgendes Zubehör:

4,50 EUR

Dieser Artikel ist z.B. kompatibel zu folgenden Artikeln:

ab 919,00 EUR
939,00 EUR
ab 598,00 EUR
619,00 EUR
ab 829,00 EUR
869,00 EUR

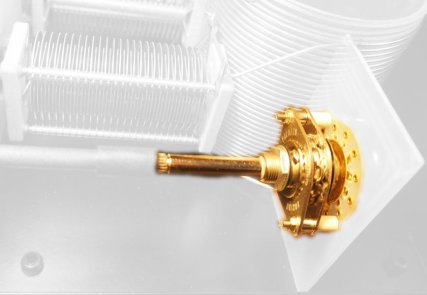

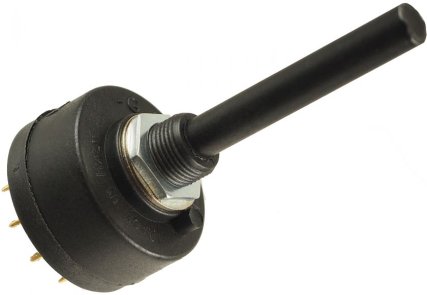

Passende Ersatzteile zu diesem Artikel:
