Yaesu FT-DX10 - KW/6m Transceiver mit Hybrid-SDR-Empfänger und TFT-Touch-Farbdisplay

Der Yaesu FT-DX10 ist ein Allmode-Transceiver für Kurzwelle, das 6m-Band sowie das 4m-Band, mit bis zu 100 Watt Sendeleistung, in den Betriebsarten SSB, CW, FM, AM, mit Spectrum-Scope und Wasserfall-Diagramm.
Der Hybrid-SDR-Empfänger verwendet 2 Empfänger gleichzeitig:
- ein schmalbandiges SDR mit Downconverter auf 9 MHz, umschaltbaren Roofing-Filtern und digitaler SDR Technik ab der ZF
- parallel dazu ein breitbandiges, direkt abtastendes SDR, welches das Farbdisplay mit einem hochauflösenden Wasserfall-Diagramm und präzisen Spectrum-Scope versorgt
3 Roofingfilter (500 Hz, 3 kHz, 5 kHz), 15 Bandpassfilter, der 250 MHz HRDDS-Synthesizer und die DSP-Filter reduzieren das QRM und das Hintergrundrauschen erheblich.
Die Bedienung des FT-DX10 orientiert sich an den guten Erfahrungswerten der größeren YAESU-Modelle.
Das TFT-Touch-Farbdisplay ermöglicht eine unkomplizierte Navigation aller wichtigen Funktionen. Per DVI-Anschluss ist bei Bedarf externer Monitor anschliessbar.
Serienmässig vorhanden sind CW Decoder (Morsetelegrafie), RTTY Encoder/Decoder und PSK (BPSK + QPSK) Encoder/Decoder jeweils mit 5 individuell programmierbaren Textspeichern. Der Yaesu FT-DX10 ist auch für verschiedene digitale Betriebsarten vorbereitet. 3 USB-Anschlüsse ermöglichen den Anschluss optionaler USB-Tastatur, USB-Maus, CAT-Steuerung oder externer Hardware. Firmware Updates können direkt mit einer SD-Card in den Transceiver gespielt werden.
Es wird kein zusätzliches Soundkarteninterface benötigt, das Gerät hat bereits alles erforderliche an Bord. Zusätzlich zu der Audioübertragung (in/out) kann über diesen Anschluss auch die PTT getastet werden (PTT, Taste und FSK). Auch ein serieller 9-poligen RS-232-Anschluss für CAT-Steuerung ist vorhanden.
Mit dem optional erhältlichen SCU-LAN10 (siehe Zubehör) ist auch Remote-Betrieb per LAN und über das Internet möglich.
Der Yaesu FT-DX10 hat außerdem serienmäßig einen automatischen Antennentuner eingebaut.

Ausstattungsmerkmale:

• Hybrid-SDR-Empfänger mit Downconverter auf 9 MHz
• RX-Frequenzbereiche: 30 kHz-75 MHz
• TX-Frequenzbereiche: alle Amateurfunkbänder von 160-10m (inkl. 60m) + 6m + 4m
  (erweiterbar auf 1,8-30 MHz + 50-54 MHz)
• Sendeleistung: 5-100W, AM 5-25W
• Betriebsarten: LSB, USB, CW, FM, AM, RTTY, PSK (BPSK + QPSK)
• Abstimmschritte: ab 1 Hz (SSB/CB), ab 10 Hz (AM/FM)
• CW Decoder
• RTTY Encoder/Decoder
• PSK (BPSK + QPSK) Encoder/Decoder
• 5 CW-Speicher max. 50 Zeichen (Eingabe per Gerätetastatur oder Yaesu FH-2 Fernsteuertastatur)
  bzw. 5 CW-Textspeicher max. 50 Zeichen (Eingabe per TFT-Touch-Farbdisplay)
• 5 RTTY-Textspeicher max. 50 Zeichen (Eingabe per TFT-Touch-Farbdisplay, USB-Tastatur oder Yaesu FH-2 Fernsteuertastatur)
• 5 PSK-Textspeicher max. 50 Zeichen (Eingabe per TFT-Touch-Farbdisplay, USB-Tastatur oder Yaesu FH-2 Fernsteuertastatur)
• 5 Zoll TFT-Farbdisplay
• Spectrum Scope Funktion
• Wasserfall-Diagramm
• Roofing Filter 500 Hz, 3 kHz, 5 kHz (300 Hz optional)
• 15 Bandpass-Filter
• 250 MHz HRDDS-Synthesizer
• ZF-Bandbreiten-/ ZF-Shift-Regelung
• ZF-Notch
• Contour-Filter
• Audio Peak Filter
• DNR (Digital Noise Reduction)
• High Speed ZF DSP
• SSB-Sprachprozessor
• parametrischer Mikrofon-Equalizer
• einstellbarer Empfänger-Audiofilter
• Empfangsaufzeichnung auf optionale SD-Card
• 5 Sprachspeicher je 90 Sekunden für AM, FM, SSB
• 5 bzw. 10 QMB-Kanalspeicher
• diverse Scan-Modi
• eingebauter automatischer Antennentuner
• ausklappbarer Standbügel
• 8-Pin Western-Modular-Mikrofonbuchse
• 3,5 mm Klinkenbuchse für Kopfhörer
• SD-Slot für SD-Card
• Antennenanschluss: PL-Buchse
• 4-polige DC-Buchse
• 1 USB-Buchsen für CAT-Steuerung, externe Hardware
• 2 USB-Buchsen für USB-Tastatur, USB-Maus
• DVI-Anschluss ist bei Bedarf externer Monitor

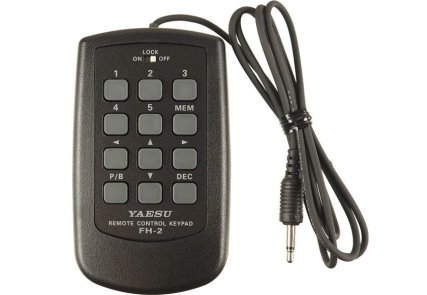

• 3,5 mm Klinkenbuchse für Yaesu FH-2 Fernsteuertastatur
• 3,5 mm Klinkenbuchse für externen Lautprecher
• 6,3 mm Klinkenbuchse für CW-Keyer
• 6-polige Mini-DIN-Buchse für RTTY / TNC
• 8-polige Mini-DIN-Buchse für externen Antennentuner Yaesu FC-40
• 10-polige Mini-DIN-Buchse für Sendeverstärker
• 13-polige DIN-Buchse für ACC
• 9-polige SUB-D-Buchse für CAT-Steuerung
• Erdungsschraube
• NF-Ausgangsleistung: 2,5 Watt an 4 Ohm
• Frequenzstabilität: ± 0,5 ppm
• Oberwellen-Unterdrückung: -50 dB (KW-Afu-Bänder), -63 dB (6m-Afu-Band), -60 dB (4m-Afu-Band)
• Frequenzstabilität: ± 0,5 ppm
• Empfänger-Empfindlichkeit: 0,16-7,9 µV (je nach Frequenz und Betriebsart)
• 2 kHz RMDR: 116 dB
• 2 kHz BDR: 141 dB
• 2 kHz 3. IMDR: 109 dB
• externe Betriebsspannung: 13,8 VDC (±15%)
• Stromverbrauch: RX 2,5-3 A, TX max. 23 A (100W)
• Abmessungen (BxHxT): 266 x 91 x 263 mm (ohne vorstehende Teile)
• Gewicht: 5,9 kg
• inkl. SSM-75E (Up/Down-Mikrofon mit MUTE-Taste und 4 Funktionstasten)
  12-Volt-Anschlusskabel
  Ersatzsicherung 25A
  Bedienungsanleitung deutsch

Amateurfunkgerät - lizenzpflichtig
Der Betrieb dieses Gerätes ohne Amateurfunklizenz oder ausserhalb der Amateurfunkbänder ist in Deutschland bei Strafe verboten.
