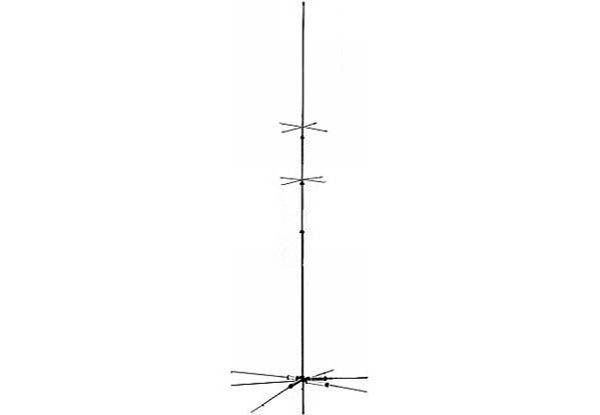

Diamond CP-6SR Basisantenne (80+40+20+15+10+6m) mit R2
Diamond CP-6SR Basisantenne (80+40+20+15+10+6m) mit R2
6-Band-Kurzwellen-Vertikal-Basisantenne mit R2 RadialOriginal-Diamond-Qualität - kein billiger Nachbau !
Die Diamond CP-6SR ist die verbesserte Weiterentwicklung der bekannten Diamond CP-6 mit erweitertem Lieferumfang.
Es handelt sich um eine solide und leistungsfähige Kurzwellen-Vertikal-Stationsantennen mit verkürzten Radials für 6 Amateurfunkbänder (80/40/20/15/10/6m).
Trotz der für Kurzwellenverhältnissse geringen Baugrösse bringt die CP-6S erstaunliche Ergebnisse.
Wenn die CP-6SR in sehr großen Höhe montiert wird, sollte die Antenne sicherheitshalber zusätzlich abgespannt werden.
Der Aufbau der CP-6SR ist relativ zeitaufwendig und setzt etwas handwerkliches Geschick voraus.
Zur optimalen Anpassung an das Funkgerät wird die Verwendung eines Antennentuners empfohlen, dieser ist bei einigen neuen KW-Funkgeräten (als Automatik-Version) serienmässig eingebaut.
Bei Platzproblemen (z.B. auf einem Balkon) können die Radialstrahler alternativ auch im Halbkreis an einer Seite der Antenne angebracht werden (siehe 2. Bild).
Zum Schutz gegen Schutz bei statischer Aufladung und Gewittter in der Nähe ist die Antenne DC-geerdet. Die CP-6SR wird geliefert mit insgesamt 6 verkürzten Radialstrahlern und einer stabilen Masthalterung.
Die neue "SR" Version enthält zusätzlich Isolationsmaterial, um die Antenne isoliert am Mast aufzubauen. Dadurch wird die Abstimmung erleichtert, weil der Mast den Resonanzpunkt der Radials nicht mehr so stark beeinflusst.
Zusätzlich zum dem Vorgängermodell CP-6 wird hier ein kurzes Koaxkabel mit Mantelwellensperre, Isolationsmaterial zur isolierten Mastmontage (verbesserte Abstimmung) mitgeliefert.
Der hier im Lieferumfang befindliche 80m R2 Radialsatz ist optimiert für 3,650 - 3,725 MHz. Zur Erweiterung des 80-Meter-Bandes gibt es optional lieferbar den Radialsatz R1 (3,575 - 3,650MHz), welche bei Bedarf einfach gegen den hier mitgelieferten 80m R2 Radialsatz der CP-6 ausgetauscht werden kann.
Bei der Montage sollte man Folgendes beachten:
Wenn sich größere Metallteile in unmittelbarer Nähe des Strahlers bzw. der Radiale befinden, kann dies das SWR negativ beeinflussen (auch bei anderen Basisantennen). In diesem Fall sollte man den Abstand etwas erhöhen. Auch die isolierte Montage dieser Antenne kann das SWR verbessern.
Die Antenne sollte unbedingt zusammen mit einem Antennentuner verwendet werden, da die Bandbreite der Bänder 40m und 80m sehr gering ist (14 bzw. 9 kHz).
Technische Daten:
- Frequenzbereiche: 3,5/7/14/21/28,5/50 MHz (Mittenfrequenz)
- Bandbreite + VSWR: siehe 2. Bild
- max. Belastbarkeit: 200 W PEP (SSB)
- SWR: besser als 1 : 1,5 (einstellbar)
- Gesamthöhe: ca. 460 cm
- 6 Radials, Gesamtlänge: ca. 180 cm
für folgende Mittenfrequenzen:
- 3,650 - 3,725 MHz (Spulenlänge: 40 cm) 80m R2 Radialsatz
- 7 MHz (Spulenlänge: 31 cm)
- 14 MHz (Spulenlänge: 20 cm)
- 21 MHz (Spulenlänge: 15 cm)
- 28,5 MHz (Spulenlänge: 15 cm)
- 50 MHz (ohne Verängerungsspule) - Mastdurchmesser: 30-62 mm
- max. Windgeschwindigkeit: 40 m/s
- Anschluss: PL-Buchse
- Gewicht: ca. 4,9 kg
- Lieferung mit Montageanleitung (englisch und japanisch)
