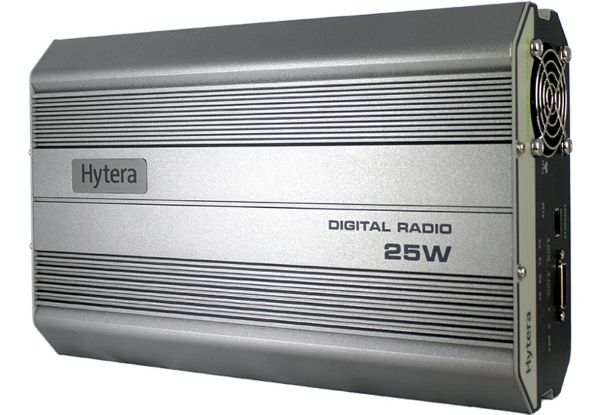

Hytera RD625 DMR Repeater

Hytera RD625 DMR Repeater

Kompakter DMR-Repeater für Analog- und Digital-Betrieb

Der Hytera RD625 ist ein kompakter DMR-Repeater, der speziell für die zuverlässige Funkversorgung in großen Gebäuden und Tunneln ausgelegt ist.
Der HyteraRD625 wurde gemäß dem ETSI-Standard Digital Mobile Radio (DMR) entwickelt und kann wahlweise digital oder analog betrieben werden.
Der Hytera RD625 bietet ergonomisches Design, Zuverlässigkeit und hervorragende digitale Funktionen für die anspruchsvolle Kommunikation.

Dual-Modus und automatischer Wechsel
Der Repeater RD625 kann sowohl im analogen als auch im digitalen Modus betrieben werden und ist restlos kompatibel mit den derzeit genutzten analogen Systemen.
Das Gerät kann je nach Typ des Empfängersignals selbstständig zwischen dem digitalen und dem analogen Modus umschalten und spart durch den Wegfall der manuellen Konfiguration von Frequenzen und Kanälen sowohl Zeit als auch Geld.

Hohe Leistungseffizienz
Der RD625 bietet konstante Leistung (bis 25 Watt) und wird dadurch den hohen Ansprüchen der meisten konventionellen digitalen Funksysteme gerecht.

Flexible IP-Vernetzung
Hyteras DMR-Repeater können zu einem IP-basierten Kommunikationsnetz mit mehreren Standorten verbunden werden. Mit der Hilfe der Roaming-Funktion stehen Funkgeräten in diesem Funknetz zellenübergreifend Sprach- und Datendienste zur Verfügung.

Einfache Montage
Das durchdachte Design des RD625 ermöglicht eine einfache Wandmontage mit Hilfe der optional erhältlichen Wandhalterung. Daher lässt sich der Repeater flexibel und unkompliziert in Gebäuden installieren.

Kompaktes All-In-One-Design
Der RD625 fasst in seinem kompakten Gehäuse Sende- und Empfangskomponenten, Spannungsversorgung (Netzteil) und den optional erhältlichen Duplexer zusammen.

Automatische Umschaltung AC/DC
Das integrierte Netzteil des RD625 wählt automatisch zwischen Gleich- und Wechselspannung. Damit kann das Funksignal ausfallsicher bereitgestellt werden, indem der Repeater neben der Netzspannungsversorgung zusätzlich an eine unabhängige Gleichspannungsquelle (13,6 Volt ± 15%) angeschlossen wird. Fällt die AC-Versorgung aus, schaltet der RD625 automatisch auf die Notstromversorgung um.

Anbindung von VoIP-Nebenstellenanlagen
Der Repeater RD625 ermöglicht eine Anbindung von bestehenden VoIP-Telefonanlagen an das DMR-Funknetz als SIP-Teilnehmer. Damit können DMR-Funkteilnehmer Halbduplex-Gespräche mit Teilnehmen aus dem Telefonnetz führen. Telefonteilnehmer können wahlweise Einzel- oder Gruppenrufe in das Funknetz tätigen.

Repeater-Diagnose und Steuerung (RDAC)
Über eine PC-basierte Anwendung lässt sich der RD625 überwachen, überprüfen und steuern.Die Software unterstützt den Zugriff auf alle im Verbindungsnetz verfügbaren Repeater und erlaubt Administratoren die Überwachung des DMR-Funknetzes.
Um eine hohe Sicherheit zu gewährleisten, verfügt der RD625 über eine Repeaterzugangskontrolle, die das Funknetz vor unautorisierten Zugriffen schützt.

Effizienz im Hochfrequenzbereich
Dank der verwendeten TDMA-Technologie können doppelt so viele Nutzer den selben Kanal verwenden wie bei analogen oder digitalen FDMA-Systemen.
Aufgrund der begrenzten Frequenzressourcen stellt dies eine bedeutende Entlastung dar und verringert die Ausgaben für Systemgeräte und Frequenzlizenzen.

Ausstattungsmerkmale:

• Frequenzbereich: VHF 136-174 MHz oder UHF 400-470 MHz - Bitte Frequenzbereich-Version auswählen!
• Analogfunk-Modus
• Digitalfunk-Modus - DMR Tier II (konventionelles DMR gemäss ETSI TS 102 361-1/2/3)
• Kanalanzahl: 1024
• Zonenanzahl: 1
• Kanalabstand (analog): 12,5 / 20 / 25 kHz
• Kanalabstand (digital): 12,5 kHz
• Sendeleistung: max 25 Watt
• Modulation:
  11 K0F3E bei 12,5 kHz
  14 K0F3E bei 20 kHz
  16 K0F3E bei 25 kHz
• 4FSK Digitale Modulation:
  7K6FFXD bei 12,5 kHz (nur Daten)
  7K6FFXW bei 12,5 kHz (Daten u. Sprache)
• CTCSS/CDCSS-Codes (analog)
• Störsignale und Oberwellen:
  - 36 dBm (< 1 GHz)
  - 30 dBm (> 1 GHz)
• Modulationsbegrenzung:
  ± 2,5 kHz bei 12,5 kHz
  ± 4,0 kHz bei 20 kHz
  ± 5,0 kHz bei 25 kHz
• Rauschunterdrückung:
  40 dB bei 12,5 kHz
  43 dB bei 20 kHz
  45 dB bei 25 kHz
• Nachbarkanalleistung:
  60 dB bei 12,5 kHz
  70 dB bei 20/25 KHz
• Empfindlichkeit (analog):
  0,3 µV (12 dB SINAD)
  0,22 µV (typisch) (12 dB SINAD)
  0,4 µV (20 dB SINAD)
• Empfindlichkeit (digital): 0,3 µV / BER 5 %
• Nachbarkanaldämpfung:
  TIA-603 65 dB bei 12,5 kHz / 75 dB bei 20 / 25 kHz
  ETSI 60 dB bei 12,5 kHz / 70 dB bei 20 / 25 kHz
• Intermodulation:
  TIA-603 75 dB bei 12,5 / 20 / 25 kHz
  ETSI 70 dB bei 12,5 / 20 / 25 kHz
• Störsignalunterdrückung:
  TIA-603 80 dB bei 12,5 / 20 / 25 kHz
  ETSI 80 dB bei 12,5 / 20 / 25 kHz
• Signal-Rausch-Abstand (S/N):
  40 dB bei 12,5 kHz
  43 dB bei 20 kHz
  45 dB bei 25 kHz
• Digital-Vocoder-Typ: AMBE ++
• ETSI-Standard: ETSI-TS102 361-1, -2, -3
• Frequenzstabilität: ± 0,5 ppm
• Leitungsgebundene Störaussendung: < 57 dBm
• Betriebsspannung: 13,6 ± 15 % VDC bzw. 90 bis- 264 VAC
• max. Stromverbrauch bei 13,6 VDC:
  0,5 A (bei Betriebsbereitschaft)
  5,5 A (bei Übertragung)
• Antennenimpedanz: 50 Ohm
• LAN-Anschluss
• 26-Pin SUB-D-Zubehöranschluss für optionales PC-Programmierkabel
• Kaltgerätebuchse für Netzkabel
• DC-IN-Buchse für DC-Stromversorgung
• Betriebstemperaturbereich: - 30 °C bis + 60 °C
• Lagertemperaturbereich: - 40 °C bis + 85 °C
• Abmessungen: 210 x 348 x 108 mm
• Gewicht: 2870 g ohne optionalen Duplexer
• Lieferumfang:
  - RD625 DMR Repeater
  - Netzkabel
  - Bedienungsanleitung

Optionales Zubehör (Auswahl):

• PC40 - Programmierset (Programmiersoftware + USB-Interfacekabel)
• BRK21 - Wandhalterung
• BRK22 - Duplexer-Einbausatz für optionale Duplexweiche
• Duplexer (frequenzspezifisch)
• PWC06 - DC-Kabel

Auf Wunsch programmieren wir das Gerät vor der Auslieferung auf die von Ihnen gewünschten Parameter.
Bitte geben Sie hier die gewünschten Parameter ein oder (wenn der Platz nicht ausreicht)
im Kommentarfeld vor Absenden der Bestellung oder teilen uns diese Parameter schriftlich mit !

Wenn Sie keine Parameter angeben, gehen wir davon aus, dass Sie das Gerät selbst programmieren und daher keine Programmierung wünschen (nicht betriebsbereit).
Sie benötigen zur eigenverantwortlichen Programmierung das optionale PC-Programmierset (siehe Zubehör).
