CELLFLEX LCF 12-50 JFN - flammwidriges Koaxkabel schwarz

CELLFLEX LCF 12-50 JFN - flammwidriges Koaxkabel schwarz
6,95 EUR
inkl. 19% MwSt. zzgl. Versandkosten
Artikel-Nr.: KK_LCF1250JFN
Bruttogewicht (kg): 0.230
Artikelzustand: neu
Verfügbarkeit: kleine Menge am Lager kleine Menge am Lager (Info)
Lieferzeit: 2-3 Werktage* (Info)
Maximalbestellmenge (am Stück): 100 m
Kleinste Verkaufseinheit: 0.01 m
Mindestbestellmenge: 0.15 m

   m

zum Kabelkonfigurator

Datenblatt drucken

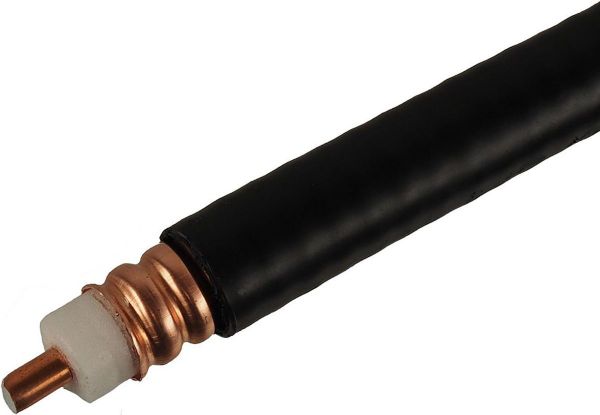

CELLFLEX LCF 12-50 JFN - flammwidriges Koaxkabel schwarz

16,2 mm Koaxialkabel - in 1A-Qualität - Meterware

RFS CELLFLEX LCF 12-50 JFN (1/2 Zoll) ist ein extrem verlustarmes, flammwidriges Koaxkabel für anspruchsvolle Anwendungen in der Telekommunikations- und Nachrichtentechnik und den Einsatz bis zu 8,8 GHz.
Die ausserordentlich geringe Dämpfung des CELLFLEX LCF 12-50 JFN wird durch die Verwendung eines verlustarmen Polyethylen-Schaum-Dielektrikums ermöglicht.
Der Innenleiter von CELLFLEX LCF 12-50 JFN besteht aus Aluminium Draht mit Kupferbeschichtung und der Außenleiter besteht aus ringförmig gewelltem Kupfer.
CELLFLEX LCF 12-50 JFN hat eine UV-beständige, halogenfreie Außenhaut und erfüllt die Anforderungen nach IEC 60754-1 + IEC 60754-2.

Technische Daten:
  • Brandschutzklasse: B2ca s1a d0 a1
  • Impedanz: 50 Ohm ± 1 Ohm
  • Innenleiter: Aluminium Draht mit Kupferbeschichtung, Durchmesser 4,8 mm
  • Dielektrikum: Polyethylen-Schaum, Durchmesser 11,3 mm
  • Abschirmung: ringförmig gewelltes Kupfer, Durchmesser 13,8 mm
  • Außenmantel: Polyethylen schwarz, UV-stabilisiert, Durchmesser 16,2 mm
  • Verkürzungsfaktor: 0,88
  • Kapazität: 76 pF/m
  • Induktivität: 0,19 μH/m
  • DC-Widerstand Innenleiter: 0,157 Ohm / 100 m
  • DC-Widerstand Außenleiter: 0,27 Ohm / 100 m
  • Spannungsfestigkeit: 1,95 kV
  • Jacket spark Test: 8000 Volt RMS
  • Verlegeradius (einmalig): 70 mm
  • Biegeradius (mehrmalig): 125 mm
  • Biegemoment: 6,5 Nm
  • Zugfestigkeit: 1100 N
  • Druckfestigkeit: 20,4 N/mm
  • maximaler Schellenabstand: 1 m
  • empfohlener Schellenabstand: 0,6 m
  • Installationstemperatur: -40°C bis +60°C
  • Betriebstemperatur: -50°C bis +85°C
  • Lagertemperatur: -70°C bis +85°C
  • Gewicht: 22,5 kg / 100 m
  • Frequenz - Dämpfung (bei 20°C) - max. Belastbarkeit (bei 40°C):
    0,5 MHz 0,149 dB/100m 20,5 kW
    1,0 MHz 0,211 dB/100m 20,5 kW
    1,5 MHz 0,258 dB/100m 20,5 kW
    2,0 MHz 0,298 dB/100m 20,5 kW
    10 MHz 0,671 dB/100m 12,7 kW
    20 MHz 0,951 dB/100m 8,93 kW
    30 MHz 1,17 dB/100m 7,27 kW
    50 MHz 1,51 dB/100m 5,61 kW
    88 MHz 2,02 dB/100m 3,94 kW
    100 MHz 2,16 dB/100m 3,94 kW
    108 MHz 2,24 dB/100m 3,78 kW
    150 MHz 2,66 dB/100m 3,20 kW
    174 MHz 2,87 dB/100m 2,96 kW
    200 MHz 3,08 dB/100m 2,75 kW
    300 MHz 3,81 dB/100m 2,23 kW
    400 MHz 4,43 dB/100m 1,92 kW
    450 MHz 4,71 dB/100m 1,80 kW
    500 MHz 4,98 dB/100m 1,71 kW
    512 MHz 5,04 dB/100m 1,69 kW
    600 MHz 5,48 dB/100m 1,55 kW
    700 MHz 5,95 dB/100m 1,43 kW
    800 MHz 6,39 dB/100m 1,33 kW
    824 MHz 6,49 dB/100m 1,31 kW
    900 MHz 6,80 dB/100m 1,25 kW
    925 MHz 6,90 dB/100m 1,23 kW
    1000 MHz 7,20 dB/100m 1,18 kW
    1250 MHz 8,12 dB/100m 1,05 kW
    1500 MHz 8,97 dB/100m 0,947 kW
    1700 MHz 9,61 dB/100m 0,884 kW
    1800 MHz 9,91 dB/100m 0,857 kW
    2000 MHz 10,5 dB/100m 0,809 kW
    2100 MHz 10,8 dB/100m 0,787 kW
    2200 MHz 11,1 dB/100m 0,767 kW
    2400 MHz 11,6 dB/100m 0,731 kW
    3000 MHz 13,2 dB/100m 0,645 kW
    3500 MHz 14,4 dB/100m 0,591 kW
    4000 MHz 15,5 dB/100m 0,548 kW
    4900 MHz 17,4 dB/100m 0,488 kW
    6000 MHz 19,6 dB/100m 0,434 kW
    7000 MHz 21,4 dB/100m 0,396 kW
    8000 MHz 23,2 dB/100m 0,366 kW
    8800 MHz 24,6 dB/100m 0,346 kW

Sie wünschen Konfektionierung, z.B. Zuschnitt in verschiedene Kabellängen und mit Steckern?
Dann nutzen Sie bitte unseren Kabelkonfigurator!

Über 100 m Kabellänge am Stück ist nur per Spedition lieferbar. Hierbei fallen höhere Versandkosten an.
Bitte fragen Sie bei Bedarf mit Angabe der gewünschten Länge und der Lieferadresse per E-Mail an. Wir erstellen Ihnen gern ein individuelles Angebot.

Information zum Artikel:

Maximalbestellmenge: 100 m (am Stück)
Kleinste Verkaufseinheit: 0.01 m (Teilbarer Artikel)
Mindestbestellmenge: 0.15 m
Bitte legen Sie die gewünschte Länge in den Warenkorb.
Danach können Sie weitere Stücke in den Warenkorb legen.
*Lieferzeit: Die angegebene Lieferzeit gilt nur bei Versand innerhalb Deutschlands.
Lieferzeiten für andere Länder und Informationen zur Berechnung des Liefertermins finden Sie hier
