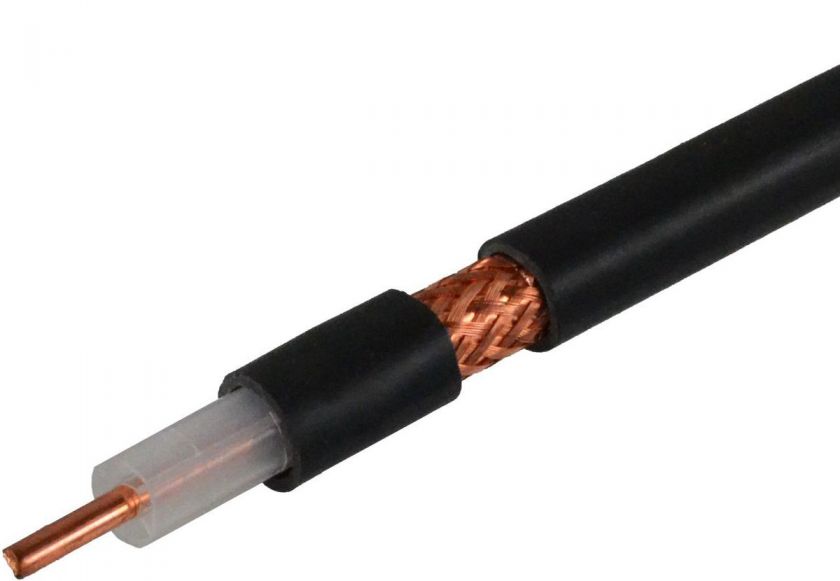

AIRCOM PLUS - Koaxkabel schwarz, doppelt geschirmt
10 mm Koaxkabel - in 1A-Qualität - MeterwareAIRCOM PLUS ist ein extrem verlustarmes Koaxkabel für den Einsatz bis zu 10 GHz.
Die geringe Dämpfung des AIRCOM PLUS wird durch eine spezielle, stabile, Kunststoff-Luftkammer-Isolierung erzielt.
Der Innenleiter von AIRCOM PLUS besteht aus massivem Kupfer und der Außenleiter besteht aus 100%-überlappender Kupferfolie mit darüberliegendem Abschirmgeflecht. Die Kupferfolie ist auf der Innenseite PE-beschichtet und hierdurch gegen Zerreißen bei kleinen Biegeradien geschützt.
Die Außenisolierung von AIRCOM PLUS besteht aus elastischem UV-stabilisiertem PVC.
Technische Daten:
- Impedanz: 50 Ohm
- Innenleiter: Kupfer massiv, Durchmesser 2,7mm
- Abschirmung: Kupferfolie + Kupfergeflecht
- Verkürzungsfaktor: 0,85
- Kapazität: 84 pF/m
- Schirmungsmaß: 85 dB / 1000 MHz
- minimaler Biegeradius: 55 mm
- Einsatztemperatur: -40°C bis +80°C
- Widerstand Innenleiter: 0,38 Ohm / 100 m
- Widerstand Außenleiter: 0,66 Ohm / 100 m
- Spannungsfestigkeit: 5 kV
- Gewicht: 15 kg / 100 m
- Max. Belastbarkeit:
- 5500 Watt Watt bei 10 MHz
- 1275 Watt bei 100 MHz
- 280 Watt bei 1000 MHz - Dämpfung in dB / 100 m:
- 1,9 dB bei 10 MHz
- 2,7 dB bei 50 MHz
- 3,3 dB bei 100 MHz
- 4,5 dB bei 145 MHz
- 8,2 dB bei 433 MHz
- 12,5 dB bei 1000 MHz
- 15,2 dB bei 1295 MHz
- 19,9 dB bei 1800 MHz
- 21,5 dB bei 2320 MHz
- 34,1 dB bei 5 GHz
- 55 dB bei 10 GHz
Sie wünschen Konfektionierung, z.B. Zuschnitt in verschiedene Kabellängen und mit Steckern?
Dann nutzen Sie bitte unseren Kabelkonfigurator!
Information zum Artikel:
Restbestand: 3.4 m (Info)
Kleinste Verkaufseinheit: 0.01 m (Teilbarer Artikel)
Mindestbestellmenge: 0.10 m
Bitte legen Sie die gewünschte Länge in den Warenkorb.
Danach können Sie weitere Stücke in den Warenkorb legen.
