H155 - Koaxkabel doppelt geschirmt

H155 - Koaxkabel doppelt geschirmt

5,4 mm Koaxkabel - in 1A-Qualität - Meterware

H155 ist ein verlustarmes Koaxkabel für den Einsatz bis zu 2,5 GHz.

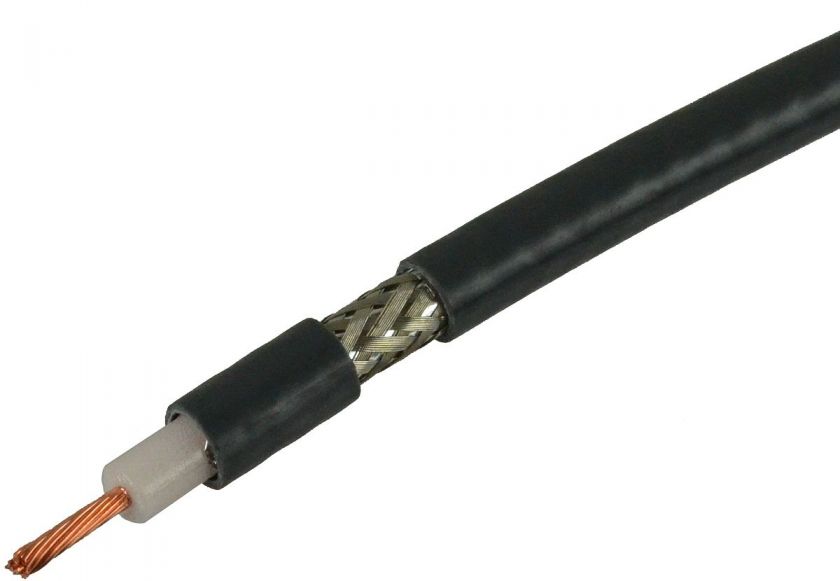

Der Innenleiter von H155 besteht aus flexibler Kupfer-Litze und der Außenleiter besteht aus 100%-überlappender Alufolie mit darüberliegendem Abschirmgeflecht.
Die Außenisolierung von H155 besteht aus UV-stabilisiertem PVC.

Technische Daten:
  • Impedanz: 50 Ohm
  • Innenleiter: Kupfer-Litze 19 x 0,28 mm
  • Abschirmung: Alu + Drahtgeflecht
  • Verkürzungsfaktor: 0,79
  • Kapazität: 82 pF/m
  • DC-Widerstand Innenleiter: 1,5 Ohm / 100 m
  • Schirmungsmaß: über 85 dB (bis 1GHz)
  • minimaler Biegeradius: 35 mm
  • Einsatztemperatur: -30°C bis +80°C
  • Gewicht: 3,9 kg / 100 m
  • Frequenz - Dämpfung (bei 20°C) - max. Belastbarkeit (bei 40°C)
    14 MHz 3,4 dB/100m 670 W
    21 MHz 4,2 dB/100m 550 W
    28 MHz 4,9 dB/100m 470 W
    50 MHz 6,5 dB/100m 350 W
    100 MHz 9,3 dB/100m 250 W
    144 MHz 11,2 dB/100m 210 W
    230 MHz 14,2 dB/100mW
    432 MHz 19,8 dB/100m 120 W
    500 MHz 21,5 dB/100m
    800 MHz 26,5 dB/100m 85 W
    1000 MHz 30,9 dB/100m 80 W
    1296 MHz 34,9 dB/100m 65 W
    1600 MHz 40,5 dB/100m
    1750 MHz 42,3 dB/100m
    2400 MHz 46,9 dB/100m 50 W
    3000 MHz 51,6 dB/100m
    5200 MHz 69,3 dB/100m 30W
    5800 MHz 73,8 dB/100m

Achtung - Wichtiger Hinweis!
H155 passt nicht auf "normale" BNC/TNC/SMA/FME/SAP/N-Stecker, da das Dielektrikum und der Innenleiter etwas stärker als bei RG-58 ist.

Sie wünschen Konfektionierung, z.B. Zuschnitt in verschiedene Kabellängen und mit Steckern?
Dann nutzen Sie bitte unseren Kabelkonfigurator!


Kleinste Verkaufseinheit: 0.01 m
Mindestbestellmenge: 0.10 m
Maximalbestellmenge: 500 m (am Stück)
Bitte legen Sie die gewünschte Länge in den Warenkorb.
Danach können Sie weitere Stücke in den Warenkorb legen.
