ECOFLEX 15 - Koaxkabel schwarz, doppelt geschirmt

ECOFLEX 15 - Koaxkabel schwarz, doppelt geschirmt

14,6 mm Koaxkabel - in 1A-Qualität - Meterware

ECOFLEX 15 ist ein modernes, verlustarmes Koaxkabel für für anspruchsvolle Anwendungen in der Telekommunikations- und Nachrichtentechnik und den Einsatz bis zu 6 GHz.
Die ausserordentlich geringe Dämpfung des ECOFLEX 15 wird durch die Verwendung eines verlustarmen PE-LLC-Dielektrikums ermöglicht.
Eine EMV-gerechte Schirmdämpfung von über 90 dB bei 1 GHz wird durch eine doppelte Schirmung mit überlappender Kupferfolie und überliegendem Kupfergeflecht erzielt.
Der Innenleiter von ECOFLEX 15 besteht aus 7 starken Kupferadern und der Außenleiter besteht aus 100%-überlappender Kupferfolie mit darüberliegendem Abschirmgeflecht. Die Kupferfolie ist auf der Innenseite PE-beschichtet und hierdurch gegen Zerreißen bei kleinen Biegeradien geschützt.
Die Außenisolierung von ECOFLEX 15 besteht aus elastischem UV-stabilisiertem PVC.

Technische Daten:
  • Impedanz: 50 Ohm
  • Innenleiter: 7x 1,55 mm Kupferadern, Durchmesser 4,5 mm
  • Dielektrikum: PE-LLC, Durchmesser 11,3 mm
  • Abschirmung: Kupferfolie PE-beschichtet 100% Bedeckung + Kupfergeflecht 72% Bedeckung
  • Außenmantel: PVC-schwarz, UV-stabilisiert, Durchmesser 14,6 mm
  • Verkürzungsfaktor: 0,86
  • Kapazität: 77 pF/m
  • Schirmungsmaß: 90 dB / 1000 MHz
  • minimaler Biegeradius: 70 mm
  • Zugfestigkeit: 120 N
  • Einsatztemperatur: -40°C bis +85°C
  • DC-Widerstand Innenleiter: 0,156 Ohm / 100 m
  • DC-Widerstand Außenleiter: 0,515 Ohm / 100 m
  • Spannungsfestigkeit: 1,55 kV
  • Kupferanteil: 16,6 kg / 100 m
  • Gewicht: 25,8 kg / 100 m
  • Max. Belastbarkeit bei 40°C:
    - 6400 Watt bei 10 MHz
    - 2000 Watt bei 100 MHz
    - 830 Watt bei 500 MHz
    - 560 Watt bei 1 GHz
    - 380 Watt bei 2 GHz
    - 190 Watt bei 6 GHz
  • Dämpfung in dB / 100 m bei 20°C:
    - 0,6 dB bei 5 MHz
    - 0,86 dB bei 10 MHz
    - 1,96 dB bei 50 MHz
    - 2,81 dB bei 100 MHz
    - 3,4 dB bei 144 MHz
    - 5 dB bei 300 MHz
    - 6,1 dB bei 432 MHz
    - 8,6 dB bei 800 MHz
    - 9,8 dB bei 1 GHz
    - 11,4 dB bei 1,3 GHz
    - 12,4 dB bei 1,5 GHz
    - 13,8 dB bei 1,8 GHz
    - 14,7 dB bei 2 GHz
    - 16,0 dB bei 2,3 GHz
    - 16,3 dB bei 2,4 GHz
    - 18,7 dB bei 3 GHz
    - 22,3 dB bei 4 GHz
    - 25,7 dB bei 5 GHz
    - 28,8 dB bei 6 GHz

Sie wünschen Konfektionierung, z.B. Zuschnitt in verschiedene Kabellängen und mit Steckern?
Dann nutzen Sie bitte unseren Kabelkonfigurator!


Kleinste Verkaufseinheit: 0.01 m
Mindestbestellmenge: 0.15 m
Maximalbestellmenge: 100 m (am Stück)
Bitte legen Sie die gewünschte Länge in den Warenkorb.
Danach können Sie weitere Stücke in den Warenkorb legen.
Wir weisen ausdrücklich darauf hin, dass alle auf dieser Webseite genannte Warenzeichen, Handelsmarken und -zeichen, Herstellernamen und Artikelbezeichnungen das Eigentum ihrer jeweiligen Inhaber sind und von uns ausschliesslich zur Identifizierung und als Hinweis auf die Bestimmung einer Ware, insbesondere als Zubehör oder Ersatzteil oder einer Dienstleistung, verwendet werden.
Wir empfehlen zu diesem Artikel folgendes Zubehör:

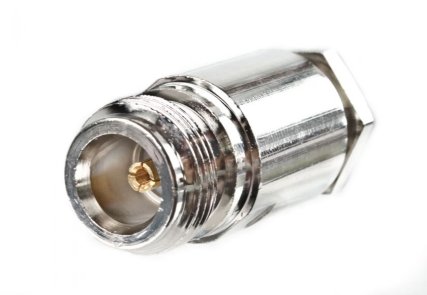

UG-23-15 Spezial-N-Kabelbuchse f...
