ECOFLEX 10 - Koaxkabel schwarz, doppelt geschirmt

10,2 mm Koaxkabel - in 1A-Qualität - Meterware

ECOFLEX 10 ist ein flexibles und trotzdem sehr verlustarmes Koaxkabel für den Einsatz bis zu 6 GHz.
Die geringe Dämpfung des ECOFLEX 10 wird durch die Verwendung eines verlustarmen PE-LLC-Dielektrikums ermöglicht.
Der Innenleiter von ECOFLEX 10 besteht aus flexibler Kupfer-Litze und der Außenleiter besteht aus 100%-überlappender Kupferfolie mit darüberliegendem Abschirmgeflecht. Die Kupferfolie ist auf der Innenseite PE-beschichtet und hierdurch gegen Zerreißen bei kleinen Biegeradien geschützt.
Die Außenisolierung von ECOFLEX 10 besteht aus elastischem UV-stabilisiertem PVC.

Technische Daten:
  • Impedanz: 50 Ohm
  • Innenleiter: 7-adrige Kupfer-Litze 2,9 mm
  • Abschirmung: Kupferfolie + Kupfergeflecht
  • Verkürzungsfaktor: 0,86
  • Kapazität: 77 pF/m
  • Schirmungsmaß: 90 dB / 1000 MHz
  • minimaler Biegeradius: 40 mm
  • Einsatztemperatur: -40°C bis +85°C
  • Widerstand Innenleiter: 0,32 Ohm / 100 m
  • Widerstand Außenleiter: 0,84 Ohm / 100 m
  • Spannungsfestigkeit: 1 kV
  • Gewicht: 13,1 kg / 100 m
  • Max. Belastbarkeit bei 40°C:
    - 3960 Watt Watt bei 10 MHz
    - 1210 Watt bei 100 MHz
    - 510 Watt bei 500 MHz
    - 350 Watt bei 1 GHz
    - 230 Watt bei 2 GHz
    - 180 Watt bei 3 GHz
    - 150 Watt bei 4 GHz
    - 130 Watt bei 5 GHz
    - 120 Watt bei 6 GHz
  • Dämpfung in dB / 100 m bei 20°C:
    - 0,8 dB bei 5 MHz
    - 1,2 dB bei 10 MHz
    - 2,8 dB bei 50 MHz
    - 4 dB bei 100 MHz
    - 4,9 dB bei 144 MHz
    - 5,8 dB bei 200 MHz
    - 7,3 dB bei 300 MHz
    - 8,9 dB bei 432 MHz
    - 9,6 dB bei 500 MHz
    - 12,5 dB bei 800 MHz
    - 14,2 dB bei 1 GHz
    - 16,5 dB bei 1,3 GHz
    - 17,9 dB bei 1,5 GHz
    - 19,9 dB bei 1,8 GHz
    - 21,2 dB bei 2 GHz
    - 23,6 dB bei 2,4 GHz
    - 27 dB bei 3 GHz
    - 32,2 dB bei 4 GHz
    - 37 dB bei 5 GHz
    - 41,5 dB bei 6 GHz

Sie wünschen Konfektionierung, z.B. Zuschnitt in verschiedene Kabellängen und mit Steckern?
Dann nutzen Sie bitte unseren Kabelkonfigurator!

Information zum Artikel:


Maximalbestellmenge: 200 m (am Stück)
Kleinste Verkaufseinheit: 0.01 m (Teilbarer Artikel)
Mindestbestellmenge: 0.10 m
Bitte legen Sie die gewünschte Länge in den Warenkorb.
Danach können Sie weitere Stücke in den Warenkorb legen.

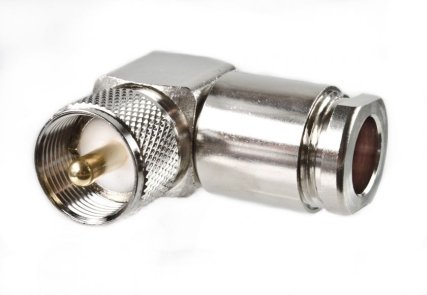

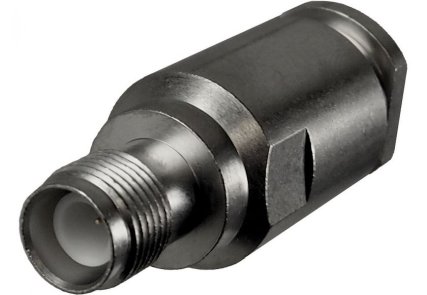

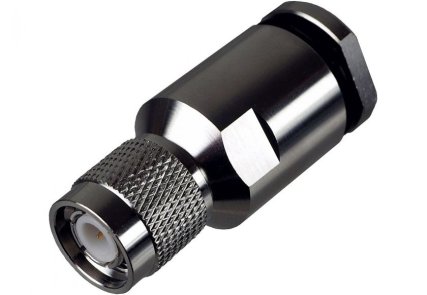

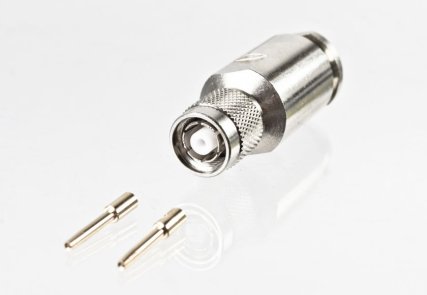

Wir empfehlen zu diesem Artikel folgendes Zubehör:
