Diamond MGC50 PL Fensterdurchführung mit 2x PL-Buchse

Diamond MGC50 PL Fensterdurchführung mit 2x PL-Buchse

Die Diamond MGC50 PL Fensterdurchführung mit 2x PL-Buchse ermöglicht den Anschluss Ihrer Funkantenne ohne Durchbohren von Fenster- Türrahmen oder Wänden. Einfach auf den Rahmen des geöffneten Fensters (bzw. der Balkontür) legen, schliessen - fertig!
Bitte beachten Sie beim Schließen des Fensters das Koaxbandkabel nicht zwischen den Fensterschließteilen und andere Verriegelungen eingeklemmt wird. Das Koaxbandkabel passt sich nach den Gegebenheiten des jeweiligen Profil an.
Die PL-Buchsen sollten mittels mitgeliefertem Montagezubehör befestigt werden, um ein versehentliches Verdrehen, Abreißen oder sonstige Beschädigungen zu vermeiden.
Die Diamond MGC50 PL Fensterdurchführung ist hervorragend für Funkscanner und Funkgeräte geeignet.

Technische Daten

• Frequenzbereich: 1 - 1500 MHz
• Impedanz: 50 Ohm
• Maximale Sendeleistung:
  - 150 Watt (SSB) bei 1,6 - 50 MHz
  - 50 Watt (FM, AM, CW) bei 1,6 - 50 MHz
  - 40 Watt (FM) im 144 MHz
  - 30 Watt (FM) im 430 MHz
  - 10 Watt (FM) bei 1200 MHz
• SWR:
  - besser als 1:1,2 bei 1,6 - 500 MHz
  - besser als 1:1,3 bei 500 - 1000 MHz
  - besser als 1:2 bei 1000 - 1500 MHz
• Einfügedämpfung:
  - max. 0,3 dB bei 144 MHz
  - max. 0,6 dB bei 430 MHz
  - max. 1,6 dB bei 1200 MHz
• Koaxbandkabel-Dicke: 1,8 mm
• Koaxbandkabel-Breite: 12 mm
• Koaxbandkabel-Länge: ca. 445 mm (Durchführungsleitung)
• Gesamtlänge: ca. 545 mm (mit PL-Buchsen-Gehäusen)
• Anschlüsse 2x PL-Buchse
• 2x PL-Buchsen-Gehäuse: 50 x 30 x 20 mm
• Gewicht: 110 g

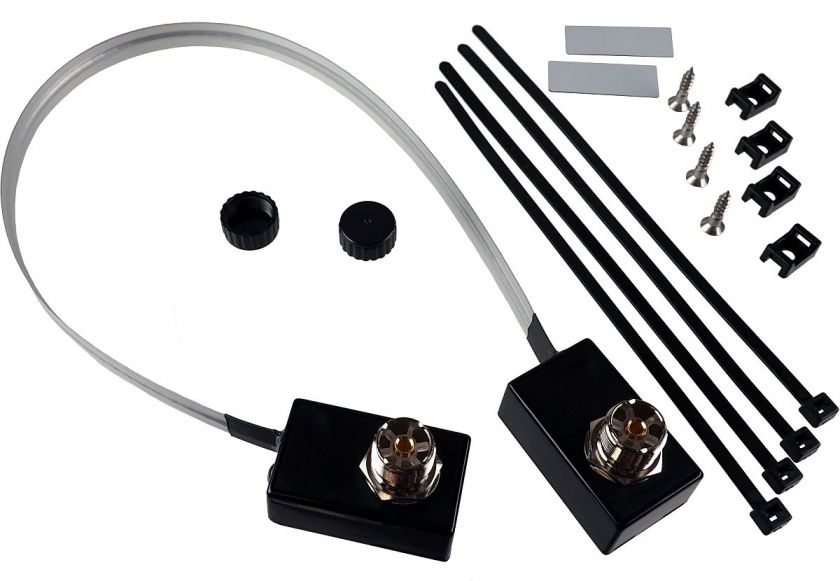

• Lieferumfang:
  2x schraubbare PL-Schutzabdeckungen
  4x Kabelbinder
  4x Anschraublasche
  4x Kreuzschlitzschraube
  2x Doppelseitige Klebesstreifen
  Montageanleitung (englisch, japanisch)
