AlphaDelta-2PL Antennenschalter 2-fach, Blitzschutzpatrone

AlphaDelta-2PL Antennenschalter 2-fach, Blitzschutzpatrone
Artikel nicht lieferbar
Artikel-Nr.: MA_1389
Bruttogewicht (kg): 0.440


Datenblatt drucken

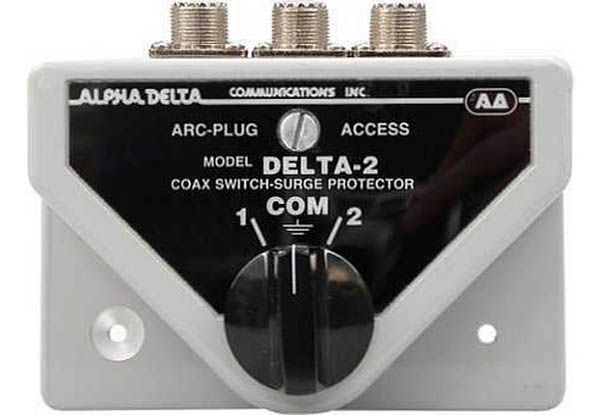

AlphaDelta-2PL Antennenschalter 2-fach, Blitzschutzpatrone

Mechanischer drehbarer Antennenumschalter für 2 Antennen und 1 Funkgerät (oder Empfänger) mit austauschbarer Blitzschutzpatrone, Erdungsstellung und Montagelöchern zur Wandmontage in schwerer Gussqualität - Made in USA
In Mittelstellung werden beide Antennenausgänge (1 + 2) mit der Masse (COM) verbunden (Erdungsstellung).
Der nicht durchgeschaltete Antennenausgang dieses professionellen Antennenumschalters wird automatisch mit der Masse verbunden (geerdet), um gegenseitige Beeinflussungen und das Risiko von Blitzschlag zu verringern.
Bei seitenverkehrter Anwendung bzw. in Mittelstellung (Erdungsstellung) darf also nicht gesendet werden, wenn das Funkgerät nicht zur Antenne durchgeschaltet ist (Kurzschluss statt Antenne)!!!
Aufgrund der beim Blitzschlag möglicherweise auftretenden hohen Kurzschlussstromes kann die eingebaute Blitzschutzpatrone beschädigt werden und sollte in diesem Fall aus Sicherheitsgründen sofort gegen eine neue Blitzschutzpatrone ausgetauscht werden.
Antenne, Antennenmast und Antennenschalter müssen ordnungsgemäß geerdet werden.

Technische Daten:
  • Frequenzbereich: 0-450 MHz
  • max. Belastbarkeit: 1500 Watt (0-30 MHz),
    1000 Watt (30-450 MHz)
  • Einfügedämpfung: 0,1 dB (30 MHz) 0,15 dB (150 MHz) 0,5 dB (450 MHz)
  • Isolationsdämpfung: über 60 dB (30 MHz) über 50 dB (150 MHz) 50 dB (450 MHz)
  • VSWR: unter 1:1,1 (30 MHz) unter 1:1,13 (150 MHz) unter 1:1,4 (450 MHz)
  • Anschlüsse: PL-UHF-Anschlussbuchsen
  • austauschbare Blitzschutzpatrone
  • massives Aluminium-Gussgehäuse
