BK-10-B - Basekit für Mobilantennen - schwarz

BK-10-B - Basekit für Mobilantennen - schwarz

Keinen Platz für eine Antenne ?

Befestigen Sie einen beliebigen Mobilstrahler an diesem Fuß, stellen Sie alles irgendwo hin und stellen das SWR-Verhältnis wie gewohnt am Mobilstrahler ein ... - Fertig !
Das BK-10-B ist geeignet zur stationären oder portablen Verwendung (z.B. beim Fieldday oder Camping) von Mobilstrahlern mit 3/8-Zoll-Anschluss, z.B. für DV-27-L, DV-27-LC, ATX-1080, MWF-Multiband MB-14, Outback 2012, Outback 3000, SPA-AP10, SPA-AP12, SPA-AP15, SPA-AP17, SPA-AP20, SPA-AP40, SPA-AP80, Moonraker SPX-300 oder auch Mobilstrahlern mit DV-Anschluss (zusätzlicher DV-Adapter erforderlich).
Das BK-10-B kann jedoch auch als Aufmastmontage auf einem Antennenmast mit 32 mm Aussendurchmesser montiert werden.
Bei grösserem Mastdurchmesser empfiehlt sich zur Adaptierung der Sirio FT-3 Seitenhalter Masthalterung für Basisantennen (siehe Zubehör).

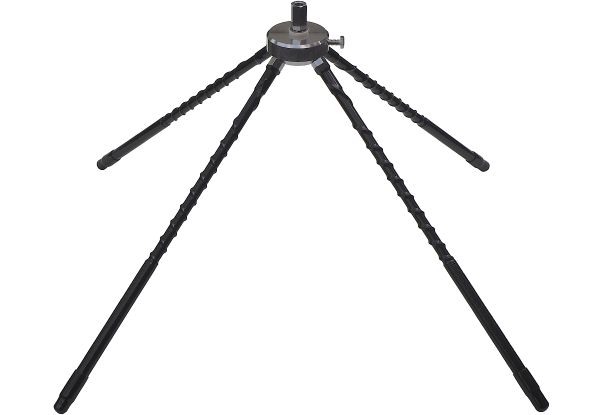

Das BK-10-B besteht aus einem Aluminium-Grundkörper mit untenliegender Bohrung für die Aufmastmontage und PL-Buchse, oben ist ein 3/8-Zoll-Innengewinde zur Aufnahme des Antennenstrahlers (oder DV-Adapters), seitlich ist eine Mast-Fixierschraube und im 45-Grad-Winkel schräg nach unten sind jeweils um 90 Grad versetzt 4x 3/8-Zoll-Innengewinde zur Aufnahme der 4 mitgelieferten Glasfaser-Wendel-Radials.

Bei Verwendung zusammen mit Kurzwellen-Strahlern und CB-Strahlern (unterhalb 50 MHz) wird ein zusätzliches elektrisches Gegengewicht benötigt.
Als elektrisches Gegengewicht kann man m Basekit mehrere Drahtradiale möglichst gestreckt (nicht zusammengerollt) montieren.
Hierfür optimal sind 4 sternförmig ausgelegte Drahtradiale aus 1,5 mm2 Kupferlitze mit 10,5 m Länge.
Wenn hierfür nicht genug Platz vorhanden ist, kann man alternativ ein langes Antennenkabel (optimale Gesamtlänge 21,5m RG-58, davon 17,5m als Bund zusammengerollt unter Basekit legen).
Möglicherweise müssen Sie etwas experimentieren um für Ihren Standort die optimale Lösung zu finden. Aber genau das macht ja den Reiz des Amateurfunks aus.
Der Antennenstrahler sollte frei stehen, d.h. es sollten sich keine größeren Metallteile bzw. Stahlbeton in unmittelbarer Nähe in gleicher Höhe oder darüber befinden und es sollte auch keine Person unmittelbar neben dem Antennenstrahler stehen.
Technisch bedingt sind die Bandbreiten für das optimale SWR sind je nach Frequenz teilweise relativ klein.
Daher erfordert die Abstimmung auf eine Frequenz an einem neuen Standort ein wenig Geduld und Fingerspitzengefühl.
Die hierbei ermittelten optimalen Einstellwerte kann man sich dann für das nächste Mal notieren, damit es schneller geht.

Technische Daten:

• Strahleranschluss: 3/8-Zoll-Innengewinde (oben)
• Option: Adapter 3/8-Zoll-Aussengewinde/DV (nicht im Lieferumfang)
• Radiallänge: ca. 40 cm
• Radials: 4
• Farbe der Radials: schwarz
• Bohrung für Aufmastmontage: 32,5 mm
• Gesamthöhe (montiert): 30,5 cm
• benötigte Grundfläche beim Hinstellen: 46 x 46 cm
• Anschluss: PL-Buchse (unten)
